蜂窩斜管填料也稱六角蜂窩斜管、斜管填料，是在淺池理論上發展出來的沉淀裝置，廣泛應用于水處理沉淀池中。

它是目前在給水排水工程中采用廣泛而且成熟的一項水處理設備裝置。它適用范圍廣、處理效果高、占地面積小等優點。適用于進水口除砂一般工業和生活給水沉淀，污水沉淀，隔油以及尾礦濃縮等處理，既適用于新建工程又適用于現有舊池的改造，均能取得良好的經濟效益。

乙丙共聚蜂窩斜管填料采用進口改性乙丙共聚塑料為材料，紅外線恒溫機械熱拉成六角管狀，然后采用技術，高頻焊接成整體產品，到客戶現場安裝。

蜂窩斜管填料特點：

1、 濕周大，水力半徑小。

2、 層流狀態好，顆粒沉降不受紊流干擾。

3、 采用斜管沉淀池其處理能力是平流式沉淀池的3-5倍，加速澄清池和脈沖澄清池的2-3倍。直管主要用于生物濾池和高負荷生物濾池，塔式物濾池和淹沒式生物濾池（又稱接觸氧化池）以及生物轉盤的微生物載體。

蜂窩斜管填料生化處理特點：

1、 處理效率高于活性污泥法，一般水力負荷為100-200米3/米2日，有機負荷為2000-5000克/米3.因此縮小了占地面積。

2、 曝氣強度低于活性污泥法，且不需污泥回流，故能降低動力消耗及簡化管理。

3、 污泥少，減少了污泥脫水等后處理工作量。

4、 所產生的污泥沉降性好，有利于后段懸浮物的去除。適應性強，能適應不同水質的范圍大，對水質、水量突變的沖擊負荷的忍耐力強，能維持穩定的處理效果。

蜂窩斜管填料理論原理講解

斜管沉淀是指在沉淀區內設有斜管的沉淀池。在平流式或豎流式沉淀池的沉淀區內利用傾斜的平行管或平行管道（有時可利用蜂窩填料）分割成一系列淺層沉淀層，被處理的和沉降的沉泥在各沉淀淺層中相互運動并分離。根據其相互運動方向分為逆（異）向流、同向流和逆向流三種不同分離方式。每兩塊平行斜板間（或平行管內）相當于一個很淺的沉淀池。其優點是：

① 利用了層流原理，提高了沉淀池的處理能力；

② 縮短了顆粒沉降距離，從而縮短了沉淀時間；

③ 增加了沉淀池的沉淀面積，從而提高了處理效率。這種類型沉淀池的過流率可達36m3/(m2.h)，比一般沉淀池的處理能力高出7-10倍，是一種新型沉淀設備。并已定型用于生產實踐。

優點：去除率高，停留時間短，占地面積小。淺池理論原理設斜管沉淀池池長為L，池中水平流速為V，顆粒沉速為U0，在理想狀態下，L/H=V/U0?？梢奓與V值不變時，池身越淺，可被去除的懸浮物顆粒越小。若用水平隔板，將H分成3層，每層層深為H/3，在u0與V不變的條件下，只需L/3，就可以將u0的顆粒去除。也即總?cè)莘e可減少到原來的1/3.如果池長不變，由于池深為H/3,則水平流速可正加的3v，仍能將沉速為u0的顆粒除去，也即處理能力提高3倍。同時交沉淀池分成n層就可以把處理能力提高n倍。這就是20世紀初，哈真（Hazen）提出的淺池理論。

蜂窩斜管填料的焊接操作

一、現場準備：

1、 燙接電源、電纜準備；

2、 準備好300w電烙鐵2支；

3、 操作人員到位、監護人員到位；

4、 斜管填料燙接完成后體積龐大將占很大空間，提前預留堆放場地；

二、燙接操作

1、 打開斜管填料包裝，將一片斜管填料平放于地面，取二片斜管填料置于一片填料之上，檢查斜管填料的切口，必須保證60度角、并呈六角蜂窩狀，檢查無誤后開始燙接粘接點；

2、 在斜管填料兩端所有平面接點全部要燙接，兩側兩片平面合縫處要求燙接四點以上，在兩片斜管填料平面中間要求焊接四點以上，確保焊接牢固；

3、 燙接時注意操作節奏，控制好溫度，燙接點數不得遺漏；

4、 每個斜管填料包裝作為一個單獨的燙接單元，燙接完成后在場地上整齊堆放；

5、 中途休息一定要切斷電烙鐵電源，并且要安全放置；

三、安全事項

1、 在接點燙接時要求注意人身安全，防止燙傷、觸電；

2、 燙接操作要求至少有兩個人在場時進行，相互協助，配合操作；

3、 燙接操作要求在空曠的場地上進行，施工時必須有監護人；

4、 燙接場地上不得有易燃物品，并且必須有消防設施在場；

5、 出現意外，及時上報，緊急情況及時報警。

蜂窩斜管填料安裝操作

1、 沉淀池底部排泥管安裝

斜管沉淀池安裝順序一般從底部開始，先完成底部的排泥管道系統的安裝，確保排泥管道開孔符合設計要求、固定牢靠，檢查無誤后，才允許進入下一道安裝工序。

2、 完成填料支架安裝

根據斜管沉淀池填料支架安裝施工圖，先將填料支架安裝到位，檢查所有焊接結點牢靠、支架強度中以承受填料重量，并在支架表面完成防腐處理；

3、 完成斜管填料燙接

按斜管填料的燙接方法將每一個斜管填料包裝作為一個單獨的燙接單元，一個單元完成 燙接后為1m2，燙接完成后在場地上整齊堆放（保留少量的散片備用）。

4、 斜管填料池內組裝

將燙接后的填料單元在填料支架上部自左向右進行組裝。始終保持60度角不變，每一單元順序組裝時要適當壓緊組裝到右側時若尺寸不是正合適，需要根據尺寸用散片斜管填料燙接后進行組裝直至全部到位。

5、 斜管填料上部固定

由于斜管填料比重為0.92略小于水，斜管填料在池內組裝到位后需要在填料上方自左向右方向拉上10mm的圓鋼進行加固（每個單元填料上部要求有兩根圓鋼通過），圓鋼兩端在沉淀池池壁上可靠固定，安裝圓鋼后可以很好地防止斜管填料在初期使用時有可能發生的松動上浮現象，圓鋼采用環氧煤瀝青防腐。

蜂窩斜管填料實例

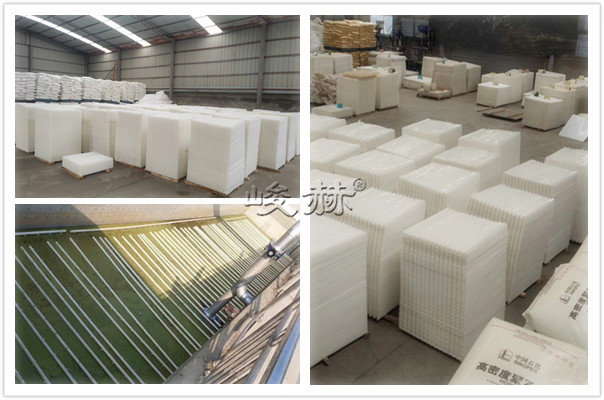

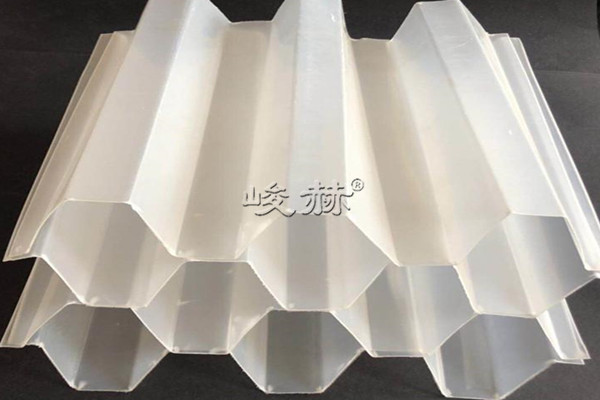

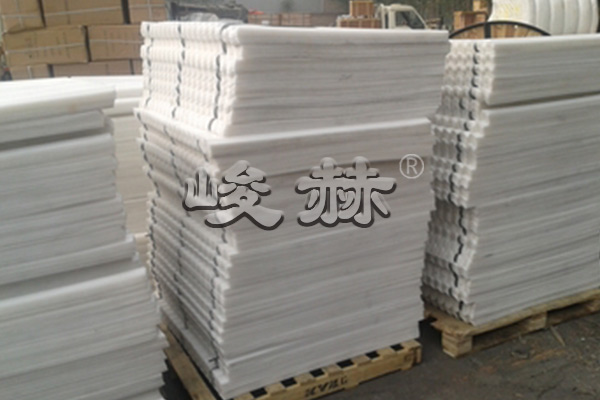

蜂窩斜管填料外觀產品圖

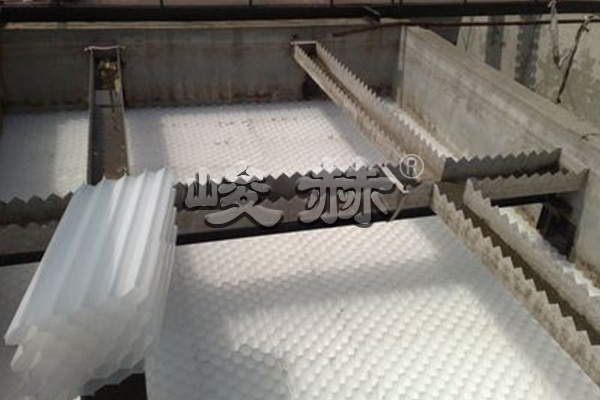

蜂窩斜管填料應用現場

產品技術參數:
